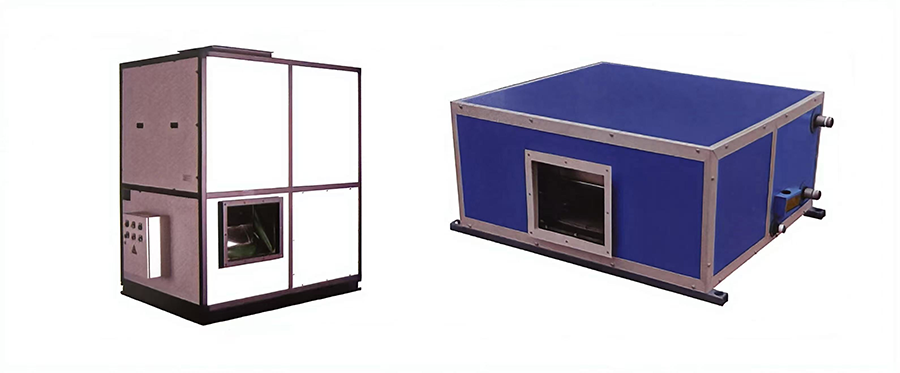

柜式空调机组

采用专利技术的扣压密封无冷桥保温板结构，工艺先进，机组漏风率低，杜绝了冷桥和结霜，节能显著，维修方便；

186-5195-1518 立即咨询资料下载

内容介绍

外型美观 面板为高压聚氨脂发泡保温板，外观采用优质彩钢板，该面板具有强度高，隔音保温性能好，以及清洁美观等特点；

结构合理 采用专利技术的扣压密封无冷桥保温板结构，工艺先进，机组漏风率低，杜绝了冷桥和结霜，节能显著，维修方便；

数据可靠 机组经过专业选型软件进行计算并进行了专业的试验，保证数据的真实性，使用户选型更准确，避免不必要的浪费和不足；

传热效率高 采用优质薄壁铜管及波纹新型铝翅片，机械胀管，保证铜管与翅片的紧密配合，大大降低了传热热阻，使机组能发挥最大的传热性能；

运行噪音低 采用优质低噪电机，并应用低速大风量风机，使机组运行更宁静，噪音更低。

选配灵活 可根据客户要求增设加热、加湿、高配净化器等功能。

性能参数表一

回风工况

型号	风量	制冷量KW			制热量KW			水流量L/S			水阻Kpa			机外静压	电机功率			冷冻水管径	冷凝水管径
型号	风量	4排	6排	8排	4排	6排	8排	4排	6排	8排	4排	6排	8排	机外静压	4排	6排	8排	冷冻水管径	冷凝水管径
G-03 3000		17.7	21.3	24.8	27.4	31.5	34.3	0.94	1.13	1.32	4	14.7	26.1	150	0.55	0.75	0.75	DN32	DN25
G-04	4000	21.6	29.1	33.6	35	42.4	46	1.15	1.54	1.78	9	23.8	41.2	180	1.1	1.1	1.1	DN40	DN25
G-055000		28	37	42.5	44.6	53.4	57.8	1.48	1.96	2.25	17	42.7	73.1	180	1.5	1.5	1.5	DN40	DN25
G-06	6000	34.1	44.9	51.3	53.7	64.4	69.5	1.81	2.38	2.72	21	53.3	90.6	180	1.5	1.5	1.5	DN40	DN25
G-07 7000		40.6	53	58.8	63.2	75.5	80.5	2.15	2.81	3.11	33	81	41.8	220	1.5	2.2	2.2	DN50	DN25
G-08	8000	46.6	606	67.3	72.5	86.4	92.1	2.47	3.21	3.57	37	89.3	46.3	220	2.2	2.2	2.2	DN50	DN25
G-09 9000		52.9	98.6	76	82.1	97.4	103.8	2.8	3.63	4.03	41	98.3	50.7	260	2.2	3	3	DN50	DN25
G-10	10000	59.3	74	84.9	91.5	106.8	115.5	3.14	3.92	4.5	54.6	39.3	67.1	260	3	3	3	DN50	DN25
G-1414000		85.4	94.1	120.5	130.4	149.8	162.7	4.53	4.98	6.38	79.4	45.8	95	300	4	5.5	5.5	DN65	DN25
G-18	18000	07.4	33.7\|1	53.21	65.41	92.52	08.1	5.68	7.08	8.12	66.8	48	81.7	350	5.5	7.5	7.5	DN65	DN32
G-2424000		44.3	79.5	205	221	257.3	277.7	7.63	9.5	10.85	98.2	70.4	119	400	11	11	11	DN65	DN32
G-30	30000	175.3	227.4	254.5	272.5	323.6	346.3	9.28	12	13.48	43.9	105	76.9	400	11	11	11	DN65	DN32
G-35	35000	201.6	259.9	297.6	315.5	373.9	404.2	10	138	5.75	46.4	55.2	93.8	400	11	15	15	DN80	DN32
G-40	40000	236.2	298.2	340.8	364.9	428	4,623	12.5	158	803	63.9	65.4	110.4	400	15	15	15	DN80	DN32
●机组标准供冷量工况：进风干球温度27℃,湿球温度19.5℃,进口水温7℃,进、出口水温差5℃。 ●机组标准供热量工况：进风干球温度21℃,进口水温60℃,供水量同供冷量工况。 ●以上参数为标准机型参数，如有特殊要求，我们将为您提供特别设计。

性能参数表二

回风工况

型号	风量	制冷量KW			制热量KW			水流量L/S			水阻Kpa			机外静压	电机功率			冷冻水管径	冷凝水管径
型号	风量	4排	6排	8排	4排	6排	8排	4排	6排	8排	4排	6排	8排	机外静压	4排	6排	8排	冷冻水管径	冷凝水管径
G-03	3000	36.8	47.6	53.4	39.6	45.1	48	1.95	2.53	2.83	56.2	63.9	104.8	150	0.55	0.75	0.75	Dn32	Dn25
G-04	4000	50.4	64.4	70.3	52	60.4	63.8	2.67	3.41	3.73	42.8	101	50.2	180	1.1	1.1	1.1	DN40	DN25
G-05	5000	64.2	78.9	88.7	65.3	74.9	79.9	3.40	4.18	4.70	77	53.6	88.6	180	1.5	1.5	1.5	DN40	DN25
G-06	6000	77.9	95.4	106.9	78.8	90.2	96.1	4.13	5.05	5.67	96.1	66.5	109.4	180	1.5	1.5	1.5	DN40	DN25
G-07	7000	88.0	112.4	123.8	90.7	105.6	111.8	4.66	5.95	6.55	42.9	100	71.1	220	1.5	2.2	2.2	DN50	DN25
G-08	8000	100.8	128.7	41.6	103.7	20.7	127.8	5.33	6.82	7.50	47.4	111	78.5	220	2.2	2.2	2.2	DN50	DN25
G-09	9000	114.3	142.3	159.8	117.1	135	144	6.05	7.53	8.47	52.5	52.3	86.1	260	2.2	3	3	DN50	DN25
G-10	10000	128.	159.	1178.	2\|130	5150.	3160.1	6.78	8.43	9.43	69.8	69.3	113.2	260	3	3	3	DN50	DN25
G-14	14000	184.2	226.8	249.8	185.1	212	224.4	9.75	12.00	13.23	101	98.6	84.1	300	4	5.5	5.5	DN65	DN25
G-18	18000	231.3	287.2	317.9	235.2	270.7	287.3	2.27	15.20	6.83	85.4	84.3	72.4	350	5.5	7.5	7.5	DN65	DN32
G-24	24000	301.0	384.6	421.1	310	361.1	382.1	15.93	20.37	22.30	52.8	123	62.3	400	11	11	11	DN65	DN32
G-30	30000	383.6	479.0	531.2	390.7	451	479.	20.30	25.37	28.13	79.5	98.5	92.2	400	11	11	11	DN65	DN32
G-35	35000	449.4	560.3	621.0	456.2	526.4	559.2	23.80	29.67	32.92	97.7	117	112.8	400	11	15	15	DN80	DN32
G-40	40000	515.5	641.9	710.9	521.9	601.9	636,326	7,303	4,003	7.67	115	138	132.7	400	15	15	15	Dn80	Dn32
●机组标准供冷量工况：进风干球温度35℃,湿球温度28℃,进口水温7℃,进、出口水温差5℃。 ●机组标准供热量工况：进风干球温度7℃,进口水温60℃,供水量同供冷量工况。 ●以上参数为标准机型参数，如有特殊要求，我们将为您提供特别设计。
